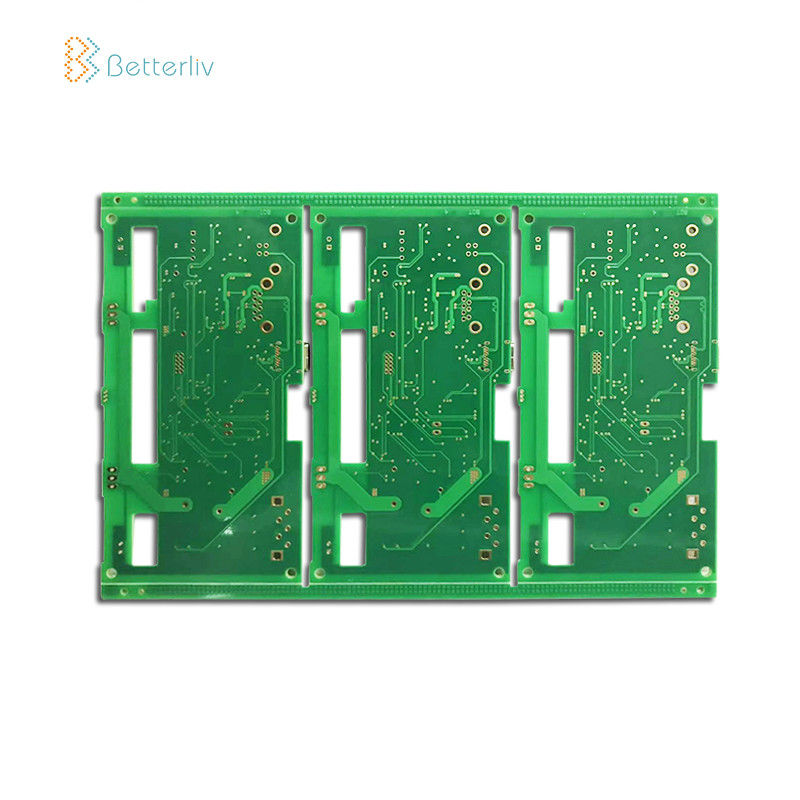

Προσαρμοσμένος πίνακας 6 PCB στρώματος, πολυστρωματικός πίνακας κυκλωμάτων FR-4
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| όνομα προϊόντων: | 6 συνέλευση PCB στρώματος | Τύπος προμηθευτών: | COem |
|---|---|---|---|
| Υλικό βάσεων: | FR4/Halogen ελεύθερο Rogers/αργίλιο/Hybird | Πάχος χαλκού: | 0.3oz-12OZ |
| Πάχος πινάκων: | 0.15mm10mm | Ελάχιστο μέγεθος τρυπών: | 0.1mm |
| Ελάχιστο πλάτος γραμμών: | 0.075mm | Λήξη επιφάνειας: | ENIG/OSP/Gold επένδυση (μαλακή/σκληρά) το /HASL/Imm |
| Ανώτατο μέγεθος πινάκων: | 2000 *610mm | ||
| Υψηλό φως: | FR-4 πολυστρωματικός πίνακας κυκλωμάτων,Προσαρμοσμένος πίνακας 6 PCB στρώματος,FR-4 πίνακας 6 PCB στρώματος |
||
6 στρώματος κατασκευαστών ηλεκτρονικός PCB πίνακας κυκλωμάτων συνελεύσεων FR4 πολυστρωματικός PCB 6 στρωμάτων για προσαρμοσμένος
Ικανότητα κατασκευής PCB
| Στρώματα | 1-26 στρώματα |
| HDI | 2+N+2 |
| Υλικοί τύποι | FR-4, FR-5, υψηλός-Tg, αργίλιο που βασίζεται, αλόγονο ελεύθερο, |
| Isola, Taconic, Αρλόν, τεφλόν, Rogers, | |
| Μέγιστη διάσταση επιτροπής | 39000mil * 47000mil (1000mm * 1200mm) |
| Ανοχή περιλήψεων | ± 4mil (± 0.10mm) |
| Πάχος πινάκων | 8mil-236mil (0,2 - 6.0mm) |
| Ανοχή πάχους πινάκων | ± 10% |
| Διηλεκτρικό πάχος | 3mil-8mil (0.075mm0.20mm) |
| Ελάχιστο πλάτος διαδρομής | 3mil (0.075mm) |
| Ελάχιστο διάστημα διαδρομής | 3mil (0.075mm) |
| Εξωτερικό πάχος $cu | 0,5 OZ - 10 OZ (17um - 350um) |
| Εσωτερικό πάχος $cu | 0.5OZ - 6OZ (17um - 210um) |
| Μέγεθος κομματιών διατρήσεων (CNC) | 6mil-256mil (0.15mm - 6.50mm) |
| Τελειωμένη διάσταση τρυπών | 4mil-236mil (0.1mm - 6.0mm) |
| Ανοχή τρυπών | ± 2mil (± 0.05mm) |
| Μέγεθος τρυπών διάτρυσης λέιζερ | 4mil (0.1mm) |
| Δελτίο τροφίμων πτυχής | 16: 1 |
| Μάσκα ύλης συγκολλήσεως | Πράσινος, μπλε, άσπρος, μαύρος, κόκκινος, κίτρινος, πορφυρός, κ.λπ. |
| Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως | 2mil (0.050mm) |
| Συνδεμένη διάμετρος τρυπών | 8mil-20mil (0.20mm0.50mm) |
| Beveling | 30o - 45o |
| Β-σημείωση | +/--0.1mm, 15o 30o 45o 60o |
| Έλεγχος σύνθετης αντίστασης | Ελάχιστο 5% γενικό ± 10% |
| Λήξη επιφάνειας | HASL, HASL (αμόλυβδο), χρυσός βύθισης |
| Ασήμι βύθισης, OSP, σκληρός χρυσός (μέχρι 100u») | |
| Πιστοποίηση | UL RoHS ISO9001: 2000 ISO14000: 2004 SGS |
| Δοκιμή | Πετώντας έλεγχος, ε-ΔΟΚΙΜΗ, επιθεώρηση ΑΚΤΙΝΑΣ X, AOI |
Η υπηρεσία μας
• Υλική αγορά ηλεκτρονικών συστατικών
• Γυμνή επεξεργασία PCB
• Υπηρεσία συνελεύσεων PCB. (SMT, ΕΜΒΎΘΙΣΗ)
• ΠΛΗΡΗΣ δοκιμή: AOI, ακτίνα X, δοκιμή -κυκλωμάτων (ICT), λειτουργική δοκιμή (FCT)
• Σύμμορφη υπηρεσία επιστρώματος
• Διαμόρφωση πρωτοτύπου και μαζική παραγωγή…
• Σχεδιάγραμμα PCB, σχέδιο PCBA σύμφωνα με την ιδέα σας
Πλεονεκτήματα
• Ρητή υπαιτιότητα προϊόντων, που παίρνει τα πρότυπα ΕΠΙ-α-160
• Προεπεξεργασία εφαρμοσμένης μηχανικής πριν από την παραγωγή
• Έλεγχος διεργασίας παραγωγής (5Ms)
• Ε-δοκιμή 100%, οπτική επιθεώρηση 100%, συμπεριλαμβανομένου IQC, IPQC, FQC, OQC
• Επιθεώρηση 100% AOI, συμπεριλαμβανομένης της ακτίνας X, και ICT
• Υψηλής τάσεως δοκιμή, δοκιμή ελέγχου σύνθετης αντίστασης
• Τμήμα μικροϋπολογιστών, ικανότητα συγκόλλησης, θερμική δοκιμή πίεσης, συγκλονίζοντας δοκιμή
• Στο εσωτερικό παραγωγή PCB
• Καμία ελάχιστη ποσότητα διαταγής
• Γρήγορη και έγκαιρη παράδοση
