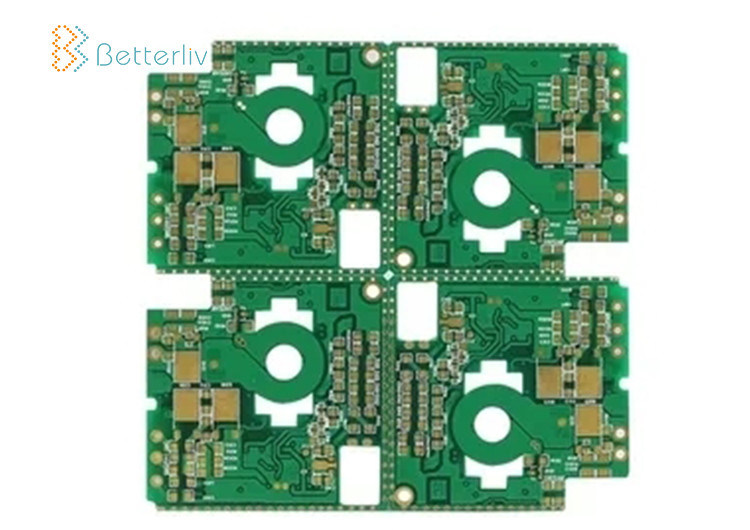

COem πίνακας 6 PCB στρώματος, διπλός πλαισιωμένος πίνακας κυκλωμάτων FR4
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| όνομα προϊόντων: | 6 συνέλευση PCB στρώματος | Ελάχιστο πλάτος γραμμών: | 0.075mm/0.075mm (3mil/3mil) |
|---|---|---|---|
| Υλικό βάσεων: | FR-4/CEM-1/CEM-3/Polyimild/PTFE/Rogers | Πάχος χαλκού: | 0.4-2mil (10-50um) |
| Λήξη επιφάνειας: | HASL/OSP/Ag/ENIG/ENEPIG/Immersion ασήμι, κασσίτερος | Υπηρεσία: | Μια υπηρεσία της Τουρκίας στάσεων |
| Υψηλό φως: | COem πίνακας 6 PCB στρώματος,FR4 διπλός πλαισιωμένος πίνακας κυκλωμάτων,Διπλός πλαισιωμένος πίνακας κυκλωμάτων cOem |
||
FR4 το διπλό δευτερεύον πρωτότυπο πινάκων 6 PCB στρώματος κάνει το cOem κατασκευαστών τους πολυστρωματικούς πίνακες PCB
Ικανότητα κατασκευής PCB
| Άρθρο | Περιγραφή | Ικανότητα |
| Υλικό | Φυλλόμορφα υλικά | FR4, υψηλό TG FR4, υψηλή συχνότητα, στυπτηρία, FPC… |
| Κοπή πινάκων | Αριθμός στρωμάτων | 1-48 |
| Min.thickness για τα εσωτερικά στρώματα (Το πάχος $cu αποκλείεται) |
0,003» (0.07mm) | |
| Πάχος πινάκων | Πρότυπα | (0.14mm±10%) |
| Ελάχιστος. | Ενιαίος/διπλάσιο: 0.008±0.004» | |
| 4layer: 0.01±0.008» | ||
| 8layer: 0.01±0.008» | ||
| Τόξο και συστροφή | όχι περισσότεροι από το 7/1000 | |
| Βάρος χαλκού | Εξωτερικό βάρος $cu | 0.5-4 0z |
| Εσωτερικό βάρος $cu | 0.5-3 0z | |
| Διάτρηση | Ελάχιστο μέγεθος | 0,0078» (0.2mm) |
| Απόκλιση τρυπανιών | ±0.002 ″ (0.05mm) | |
| Ανοχή τρυπών PTH | ±0.002 ″ (0.005mm) | |
| Ανοχή τρυπών NPTH | ±0.002 ″ (0.005mm) | |
| Μάσκα ύλης συγκολλήσεως | Χρώμα | Πράσινος, άσπρος, μαύρος, κόκκινος, μπλε… |
| Ελάχιστη μάσκα ύλης συγκολλήσεως clearanace | 0,003 ″ (0.07mm) | |
| Πάχος | (0.012*0.017mm) | |
| Silkscreen | Χρώμα | άσπρος, μαύρος, κίτρινος, μπλε… |
| Ελάχιστο μέγεθος | 0,006 ″ (0.15mm) | |
| Ανώτατο μέγεθος του πίνακα τέρματος | 700*460mm | |
| Η επιφάνεια τελειώνει | HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP… | |
| Περίληψη PCB | Τετράγωνο, κύκλος, ανώμαλος (με jigs) | |
| Συσκευασία | QFN, BGA, SSOP, PLCC, LGA | |
Η υπηρεσία μας
• Υλική αγορά ηλεκτρονικών συστατικών
• Γυμνή επεξεργασία PCB
• Υπηρεσία συνελεύσεων PCB. (SMT, ΕΜΒΎΘΙΣΗ)
• ΠΛΗΡΗΣ δοκιμή: AOI, ακτίνα X, δοκιμή -κυκλωμάτων (ICT), λειτουργική δοκιμή (FCT)
• Σύμμορφη υπηρεσία επιστρώματος
• Διαμόρφωση πρωτοτύπου και μαζική παραγωγή…
• Σχεδιάγραμμα PCB, σχέδιο PCBA σύμφωνα με την ιδέα σας
FAQ
Q1. Ποιες κατασκευαστικές υπηρεσίες προσφέρετε;
Α1: Παρέχουμε μια μιας στάσης πλήρης-με το κλειδί στο χέρι λύση κατασκευής συμπεριλαμβανομένης της επεξεργασίας PCB, της συστατικής πρόσβασης & της προμήθειας, SMT, της πλαστικού έγχυσης & του μετάλλου, της τελικής συνέλευσης, της δοκιμής, των υποστηρίξεων πιστοποίησης, και των άλλων κατασκευαστικών υπηρεσιών.
Q2. Θα μπορούσαμε να υπογράψουμε το NDA πρίν στέλνουμε τα αρχεία;
A2: Βέβαιοι, θα επιθυμούσαμε να υπογράψουμε το NDA (συμφωνία μη κοινοποίησης) με τους πελάτες μας και να κρατήσουμε τα αρχεία παραγωγής εμπιστευτικά.
Q3. Ποια αρχεία χρειάζεστε για την αναφορά PCB & PCBA;
A3: Πρέπει να ξέρουμε την έρευνα ποσότητας, BOM, PCB Gerber, απαίτηση προδιαγραφών PCB, επιλογή και να τοποθετήσουμε το αρχείο, το σχέδιο δοκιμής (εάν εσείς ανάγκη). Κατόπιν θα ελέγξουμε και απόσπασμα σε σας μέσα σε 24 ώρες, θα επιθυμούσαμε να σας προσφέρουμε την καλύτερη τιμή όπως μπορούμε.
Q4. Ποια είναι η ελάχιστη ποσότητα διαταγής για τη διαταγή PCBA;
A4: PCBA μας MOQ είναι 1pcs, θα μπορούσαμε να σας υποστηρίξουμε από την επαλήθευση δειγμάτων σχεδίου στο τρέξιμο μαζικής παραγωγής. Είμαστε επαγγελματικοί και πρόθυμοι να σας βοηθήσουμε να πάρετε όλη τη διαδικασία παραγωγής γρήγορη και εύκολα.
Q5. Ποια είναι η χρονική ανοχή παραγωγής για τη διαταγή PCBA;
A5: Η χρονική ανοχή παραγωγής PCBA μας είναι 1~2wks για τη διαταγή δειγμάτων (1~20pcs) 3~4wks για το δοκιμαστικό τρέξιμο παραγωγής (100~1000pcs), 4~5wks για το τρέξιμο μαζικής παραγωγής (>1000pcs). Θα μπορούσαμε επίσης να σας προσφέρουμε την επισπευμένη υπηρεσία εάν την χρειάζεστε επειγόντως.
